蜗轮蜗杆升降机与锥齿轮丝杠升降机在传动形式上的区别
蜗轮蜗杆升降机与锥齿轮丝杠升降机在传动形式上的区别

       丝杆升降机在内部结构形式上分类的话,又可以区分为锥齿轮丝杆升降机与蜗轮蜗杆升降机,两种结构使用方式一样,由于两种传动结构设计的不同也造成了使用效率和传动速度有有了很大的差别。这两种升降机可以满足不同的传动需求,所以在选型时基本不会有什么冲突。

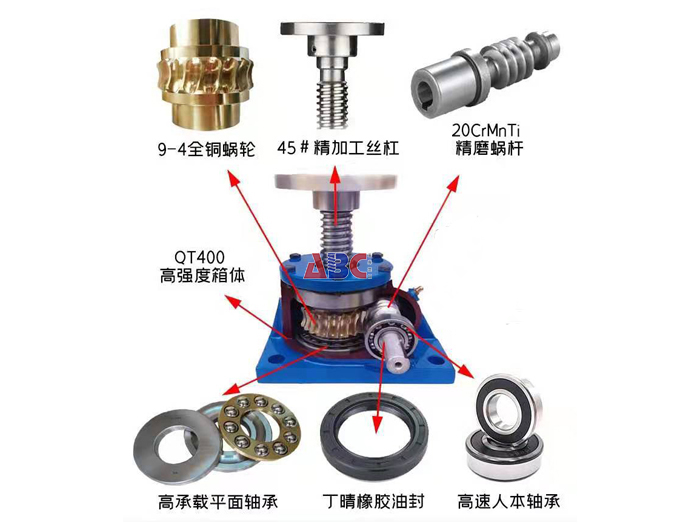

       蜗轮蜗杆升降机结构是由驱动源直接或者间接来带动蜗杆轴转动,由蜗杆来带动蜗轮做减速转动,对于丝杆运动的升降机,蜗轮的中心孔加工成梯形内螺纹,可以与丝杆构成螺旋副,丝杆随着蜗轮的专业可以完成升降运动;而对于螺母运动的升降机,蜗轮带键槽的内孔与丝杆的光轴部分相配合,通过键进行连接,丝杆随着蜗轮等速转动,外置的梯形螺母与丝杆的外螺纹配合,随着丝杆的旋转做升降运动。


       锥齿轮升降机结构是一对相互啮合的锥齿轮,速比为1-3,主动轮带动从动轮转动,从动轮又通过键与轴套连接。当升降机为丝杆运动时,轴套内孔加工有梯形内螺纹,或者通过螺钉与滚珠螺母连接,从而带动梯形丝杆或者滚珠丝杆来做升降运动。当升降机为螺母运动时,丝杆的光轴部分通过键与轴套带键槽的内孔配合,丝杆随着轴套一起转动,外置的梯形螺母或者滚珠螺母与丝杆的外螺纹配合,随着丝杆的旋转可以做升降运动。

       蜗轮蜗杆传动结构具有自锁功能,无需外加制动装置也可保持很好的载重。因其结构设计特性,蜗轮蜗杆传动升降机使用于负荷大,低速且无需频繁工作的工况环境,齿轮设计结构其传动效率高,相对来说比较适合高速、高效率的工况环境使用。




       ABC量身定制线性传动系统两种不同传动形式丝杆升降机的讲解。希望可以给您带来帮助。如果您有选型的疑问或者使用上的问题,也可以联系我们的技术工程师,我们将竭诚为您服务。
