蜗轮丝杆升降机升降速度的计算
蜗轮蜗杆丝杆升降机广泛应用于机械、冶金、建筑、水利设备等行业,具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。HK蜗轮丝杆升降机是一种基础起重部件,具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。可以单台或组合使用,能按一定程序准确地控制调整提升或推进的高度,可以用电动机或其它动力直接带动,也可以手动。它有不同的结构形式和装配形式,且提升高度可按用户的要求定制。
HK系列升降机特点:
1、 梯形丝杆升降机适用于低速、低频率的场合, 主要构成部件为:精密梯形丝杆副与高精度蜗轮蜗杆副。
2、 价格经济、结构紧凑、操作简单、保养方便。
3、 低速、低频率:主要用于大负荷、低速与无需频繁 工作的场所。
4、保持载重:梯形丝杆升降机具有自动锁定功能,既使没有制动装置也可保持载重。
通常蜗轮丝杆升降机基本上有快慢两种速度,这是蜗轮蜗杆传动比决定的。
升降机有快速P、慢速M两种速度,这是由蜗轮蜗杆传动比决定的。
以2.5T丝杆升降机为例
假定蜗轮丝杆升降机
快速丝杆升降机,速比为6:1
慢速螺杆升降机,速比为24:1
同时丝杆的螺纹尺寸(即螺距)是固定的
计算升降速度的重要参数----螺距
蜗轮蜗杆升降机2.5T的螺距为6mm,那么以4P普通电机来计算(4极输出转速1450r/min),
当丝杆升降机
快速时升降速度:1450输入转速÷6速比×6mm螺距=1450mm/min
慢速时升降速度:1450输入转速÷24速比×6mm螺距=362mm/min

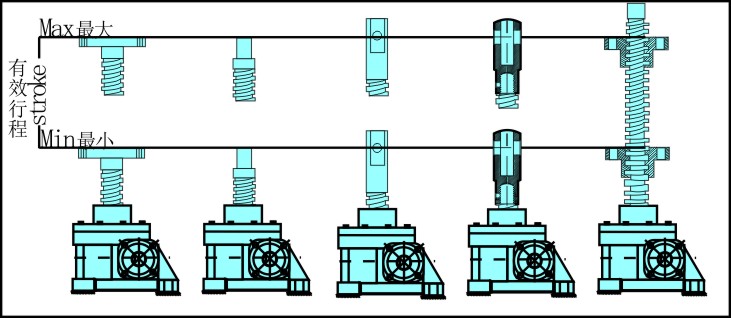

当丝杆升降机行程为500mm,走完全程所需要时间为:
快速时:500mm÷(1450mm/60s)=20.7s
慢速时:500mm÷(362mm/60s)=83s
